Def.
Numim contor un dispozitiv electronic, starea la ieşire se schimbă cu o unitate
d/ă la intrare se aplică un impuls de tactare.
Deosebim
următoare tipuri de contoare:
a)
de adunare;
b) de scădere;
c)
combinate.
d) Ciclic
e)
Zecimal
f)
Cu modulul M
În
afară de această deose-bim contoare de tip:
- consecutiv (asincrone);
- paralel (sincrone).
Parametrii
de bază a contoarelor sînt: - ordinul (numărul de bistabili, umărul maxim care
poate fi numărat);
- timpul de reacţie (intervalul de timp de la
aplicarea impulsului la intrarea contorului şi obţinerea rezultatului numărării
la ieşirea contorului).
Def. Prin
contor de adu-nare înţelegem aşa un dispozitiv numărul la ieşirea căruia se
măreşte cu 1 la aplicarea unui impuls la intrare.
Def. Prin
contor de scă-dere înţelegem aşa un
dispozitiv numărul la ieşi-rea căruia se micşorează cu 1 la aplicarea unui im-puls
la intrare.

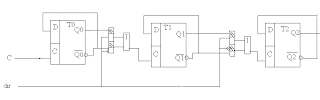

Contor
combinat
D/ă
Dir=0, C, not(Q0), şi-jos, sau, not(Q1), şi, sau, not(Q2), c de adunare
Dir=1,
C, Q0, şi-jos, sau, Q1, şi, sau, Q2-c de scadere.
Contor
cu reacţie inversăt
Dir
preface contar în scadere şi adunare.
Dir=0®ŞIb –c combinat
Dir=1®ŞIa –în ac caz obţinem un circuit Q2 cu intrare C
